摘 要：针对雅园小区2014年1至3月产销差率17.26%的情况，我司利用DMA操作成功将该小区的产销差率控制在4%以内。采用的关键技术是建立DMA操作方案，以总表夜间流量数据分析、关阀测试、积极检漏等方法，成功找出及解决边界问题、管网漏损和表观漏损。

       关键字：小区DMA 漏损控制 关阀测试



       一、 雅园小区背景

       1.1 供水状况

       雅园小区由一个工业区、一个居民自然村及广东科技学院组成，供水面积约0.7平方公里（见图1）,2007年前由雅园村总表供水，2007年由我司接收进行抄表到户。目前，该小区由一路DN300钢管供水，主管长度约为1千米，属于封闭的DMA供水区域，但边界不完全明确，大部分主干管已于2011年完成更换，剩下一个居民自然村及局部工业区未进行管网改造。



图1：雅园小区供水示意图



        该小区安装一台DN300电磁流量计作为计量监控总表，用水户数为762户，其中DN40（含）口径及以上大户水表用水量占据了较大的部分，属于以学校及工业用水性质的大户为主。2014年1月至3月，日供水量约为1784m³，日漏损水量约为372m³。

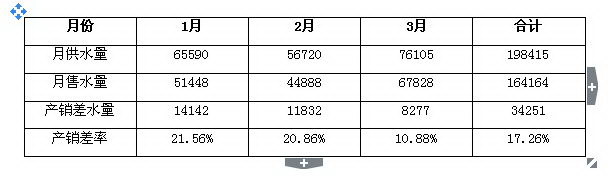

表1：雅园小区2014年1月至3月漏损统计表

       ​1.2 DMA漏损数据分析

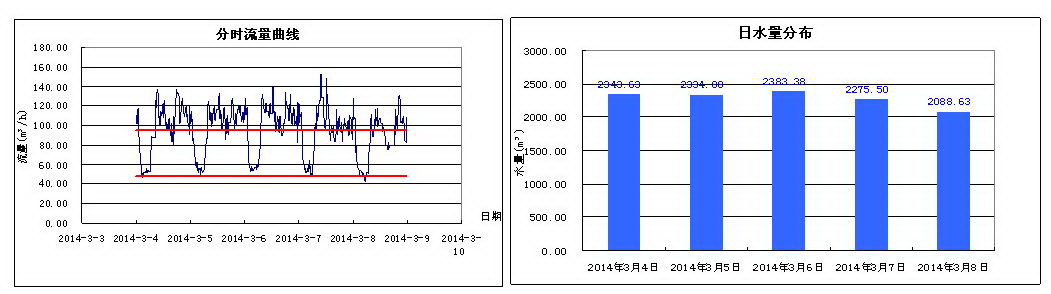

 图2：分时流量曲线和日水量分布图



       该小区计量监控总表安装有远程监控系统，采用2014年3月上旬的流量数据（见图2），对总表夜间最小流量进行分析（见表2），设系数K（平均流量与夜间合法流量的比值）为8，计算出物理漏损水量约为40m³/h，日产销差水量约为960m³，与表1中的产销差水量计算值有较大误差，误差为258%。根据背景信息分析，该小区可能同时存在边界不清、管网漏损、表观漏损等问题。

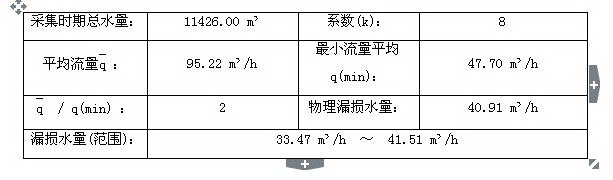

表2：雅园小区漏损情况分析

       二、 DMA控漏工作思路

       通过对背景数据资料的分析，我们先后进行以下三个操作步骤：

       （1）根据雅园供水特点，摸查夜间工业用水量，通过人工记录15户最大用水量用户水表的夜间流量，发现雅园小区夜间用水量较大，因无法实现全部总表挂记录仪同步计算，所以仍不能准确模拟最小流量线。
       （2）针对该小区供水面积相对比较小，通过直接进行一次积极检漏来查找管网漏损，但没有发现漏水点，未能达到预期效果。
       （3）针对该小区主干管网资料相对比较清晰，决定通过关阀测试来缩小漏损发生范围。



       三、 关阀测试实践

       3.1 关阀测试前期准备工作

       针对此次关阀测试，我们确定了主要的目标和思路。

       （1）摸清管网及水表的实际情况，通过局部关阀测试边界，重新匹配部分水表资料，更新图纸资料，这些工作对后面控制漏损起了关键作用。

       （2）将部分未能完全理清楚的但可以知道其来水方向和控制阀门的管线，单独形成一个小区域分离出来，作为后期关阀测试重点观察对象。

       （3）我们根据排查资料，制定完整操作方案。



        3.2 关阀测试过程与数据统计

       经过一系列的准备措施，我们按照既定的操作方案进行阀门测试，测试总表流量数据如表3：

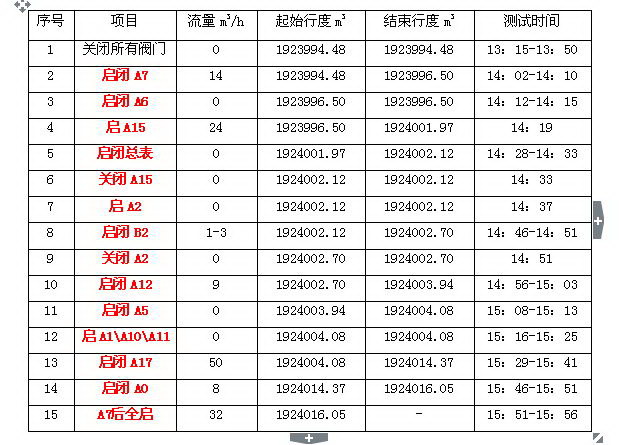

表3：雅园小区关闭阀门测试工作记录表

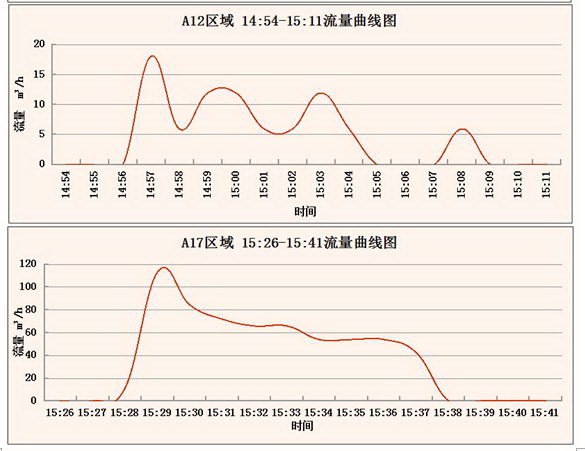

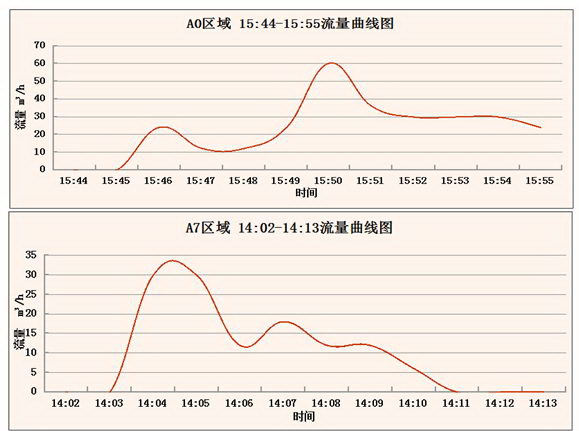

 根据启闭记录总表流量数据，找到4处可疑支管区域，图3是4个独立区域的数据记录仪记录的总表流量变化曲线。



         3.3 在关阀测试中发现的情况

       （1）DN300主管没有存在漏损情况。
       （2）通过计量看出，A0、A7、A12、A17是流量最大的四个独立区域的支管控制阀门。其中A17流量为50m³/h，这个区域属居民自然村，可以以居民用水系数计算流量参考数据；A7流量为14m³/h，该区域管线不明晰，大部分是老旧的镀锌管，未实行管网改造，测试时已关闭大口径水表，未关闭小口径水表，存在一定的实际用水水量；A12流量为9m³/h，A0流量为9m³/h；判断以上四处为疑似漏水区域，需安排进一步积极检漏。
       （3）本次测试中发现两处违章用水。
       （4） 测试出原存在疑问A2、A7、A10边界点，确定原统计用水区域存在一不致，少计算10户用水户，确定供水边界对完善管网信息有重要意义。
       （5）通过附加测试，确认原不明确的片区A2后片区（违章严重区域）及A9后片区阀门及边界状况，确认A7阀门可控制A2后片区，A17阀门可控制A9后片区。
       （6）了解水表阀门损坏情况：本次操作发现广东科技学院DN150电磁流量计表表后阀门损坏不能完全关闭；赛特电声DN50表前阀门测试过程中损坏。



       四、DMA操作成效

       4.1 对发现的问题跟踪处理

       （1）通过锁定的疑似漏水点进行积极检漏，发现3处漏水点，其中1和2均为A17控制范围、3为A7控制范围，A12、A0控制范围未发现异常情况。3处漏水点漏水量为6.529m³/h，如表4。
       （2）对发现的两处违章用水进行查处，计算违章用水量3m³/D。

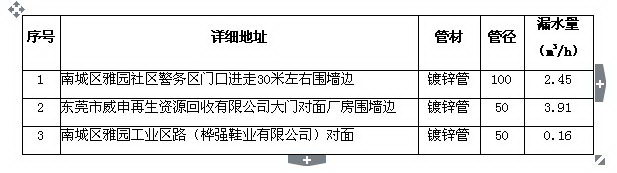

       表4：雅园小区积极检漏修复记录表

       4.2 DMA操作后的漏损统计表

       经过以上的DMA测试及后续水表匹配处理工作完成后，统计产销差数据如表5，可见通过预期有效的DMA操作，可以完善管网水表信息，快速协助定位漏损位置，及时控制漏损，对供水企业是一种较为可行的操作方法。



表5：雅园小区2014年第二季度漏损统计表

       参考文献：

              [1] Malcolm Farley.《无收益水量管理手册》.同济大学出版社

              [2] Julian Thornton.《供水漏损控制手册》.清华大学出版社



       作者简介：

              江志湖，东莞市东江自来水有限公司，客户服务部经理助理，自动化工程师，广东工业大学测控技术与仪器专业毕业

              详细地址：东莞市莞城区元岭路80号 邮政编码：523012
